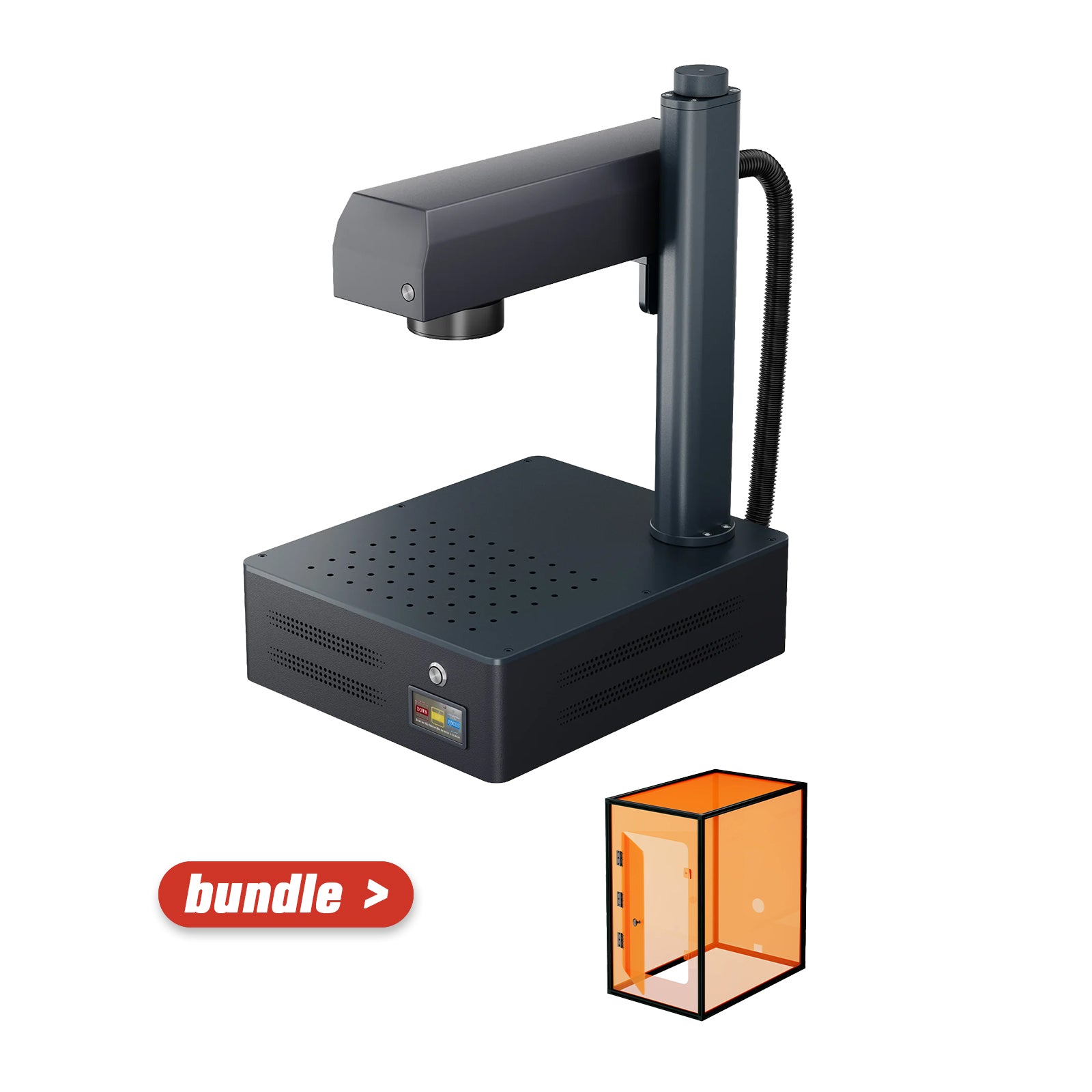

Machine de gravure et de marquage laser à fibre MOPA intégrée Monport GM 30W
Machine de gravure et de marquage laser à fibre MOPA intégrée Monport GM 30W
En rupture de stock
Impossible de charger la disponibilité du ramassage
Dimensions et spécifications
Dimensions et spécifications
Puissance du laser : 30 W
Surface de travail : 17,5 cm x 17,5 cm
Longueur d'onde : 1064 nm
Dimensions de la machine : 370 x 300 x 550 mm
Dimensions de l'emballage : 545 x 390 x 350 mm
Vitesse de marquage : jusqu'à 10 000 mm/s
Durée de vie prévue (MTTF) : 100 000 heures.
Caractéristiques de la fibre GM30 MOPA
Caractéristiques de la fibre GM30 MOPA
Mini laser à fibre intégré tout nouveau
La toute nouvelle machine de marquage à fibre Monport est plus compacte et plus légère, tout en conservant ses performances élevées et une durée de vie allant jusqu'à 100 000 heures. Le laser à fibre peut graver tous les métaux (or, argent, cuivre, acier inoxydable, laiton, titane, etc.).
Plus rapide et plus précis
Le système galvanométrique nouvellement personnalisé est équipé de réflecteurs en silicium plus coûteux, permettant une vitesse maximale de 10 000 mm/s. Monport a également personnalisé un miroir de champ F-thêta qui, associé à l’ensemble du système de marquage, permet d’atteindre une précision de gravure de 0,01 mm.
Zone de marquage de l'or
Pour un laser à fibre MOPA, une zone de marquage de 175 x 175 mm est optimale. Une zone de gravure excessive peut entraîner une gravure de mauvaise qualité, voire une distorsion. Grâce à un réglage spécifique effectué par Monport, même lors de la gravure sur les bords, la lumière reste parfaitement stable.
Marquage en couleur réelle
Monport utilise un laser JPT MOPA pour un marquage en couleur fidèle, notamment sur l'acier inoxydable, le laiton, l'aluminium (noircissement) et pour d'autres applications (fréquence réglable de 1 à 4 000 kHz, largeur d'impulsion réglable de 2 à 500 ns). Vous pouvez paramétrer différents éléments pour obtenir diverses couleurs. Monport fournit également un grand nombre de paramètres d'impression couleur à titre de référence.
Capacités de gravure et de découpe profondes
Cette machine de marquage laser à fibre de 30 W permet la gravure 2.5D sur métal, la gravure profonde sur métal et même la découpe de tôles (généralement, plus la puissance est élevée, plus la profondeur de gravure et la capacité de découpe sont importantes, et plus l'efficacité est grande. Pour des résultats plus performants et plus rapides, Monport recommande l'achat d'une machine de 50 W ou plus).
Compatible avec Lightburn
Toutes les machines de marquage de fibres Monport peuvent être utilisées avec Lightburn, mais si vous ne souhaitez pas utiliser Lightburn, nous fournissons également un logiciel gratuit et facile à utiliser (le logiciel gratuit et les paramètres de sauvegarde sont enregistrés sur une clé USB et inclus dans l'emballage).
Grande compatibilité avec les accessoires
Vous pouvez l'associer à un outil rotatif (pour marquer les objets circulaires), à un purificateur de fumée (qui absorbe la fumée et la poussière), à une housse de protection (pour réduire le bruit et améliorer la sécurité), et tous ces accessoires sont vendus dans les magasins Monport.
Contenu de l'emballage
Contenu de l'emballage
1x Graveur laser à fibre
1 câble USB (2 mètres)
1 câble d'alimentation (1,5 mètre)
1 clé USB
1x Manuel d'utilisation
1x Lunettes
1x jeu de clés
1 règle (30 cm)
1x Pédale
2 barres de positionnement
4 vis M6*12
4 vis à sertir M6*10
4x Serews M5*16
1 adaptateur USB vers Type-C
10 feuilles d'aluminium de test
Garantie et certifications
Garantie et certifications
- Garantie de 2 ans sur les pièces de toutes les machines laser à fibre GM MOPA
- Garantie d'un an sur la source laser à fibre
- CONFORME AUX NORMES DE LA FDA
- CERTIFICATION CE
À propos de la livraison
À propos de la livraison
Vous recevrez le numéro de suivi sous 2 jours ouvrables.
Le délai de livraison varie de 1 à 2 semaines. Si le colis extérieur est endommagé à la réception, veuillez refuser de le signer et prendre une photo, puis contacter Monport à l'adresse support@monportlaser.ca.
Nous sommes ravis de vous aider dans le processus d'échange.
Manuel d'utilisation
Manuel d'utilisation
Téléchargez le manuel d'utilisation GM ici
| Produit | GM20 | GM30 | GM50 | GM30 MOPA | GM60 MOPA | |
|---|---|---|---|---|---|---|
| Puissance nominale | 20W | 30W | 50W | 30W | 60W | |
| Qualité du faisceau M2 | <1,5 | <1,5 | <1,6 | <1,4 | <1,5 | |
| Énergie d'impulsion maximale | 0,75 mJ | 0,75 mJ | 1,1 mJ | 1 mJ | 2 mJ | |
| Profondeur de marquage maximale en un seul passage | 0,002 po (0,04 mm) | 0,003 pouce (0,08 mm) | 0,004 pouce (0,1 mm) | 0,003 pouce (0,08 mm) | 0,004 pouce (0,1 mm) | |
| Requis Opération Environnement |
Humidité maximale | <70% | ||||
| Plage de température | 32-104°F (0 - 40°C) | |||||
| Source laser | JPT | |||||
| Durée de vie prévue | 100 000 heures | |||||
| Puissance d'entrée | 110-120 V 60 Hz | |||||
| Longueur d'onde centrale | 1064 nm | |||||
| Fréquence laser | 29~60 kHz | 30~60 kHz | 45~170 kHz | 1-4000 kHz | 1-4000 kHz | |
| largeur d'impulsion |
80-120 ns Non réglable (largeur d'impulsion fixe) |
80-120 ns Non réglable (largeur d'impulsion fixe) |
90-110 ns Non réglable (largeur d'impulsion fixe) |
2-500 ns |
2-500 ns |
|
| Diamètre du faisceau | 6-8 mm | 6-8 mm | 6-8 mm | 7±1 mm | 7±1 mm | |
| Zone de traitement | 4,3 x 4,3 po (110 x 110 mm) | 5,9 x 5,9 po (150 x 150 mm) | 5,9 x 5,9 po (150 x 150 mm) | 6,9 x 6,9 po (175 x 175 mm) | 6,9 x 6,9 po (175 x 175 mm) | |
| Vitesse de marquage maximale | 10000 mm/s (393,7 ips) | |||||
| Profondeur de marquage minimale | 0,0002 po (0,005 mm) | |||||
| Largeur de ligne minimale | 0,006 po (0,15 mm) | |||||
| Précision | ±0,1 μm | |||||
| Logiciels compatibles | BSLAppSimple | |||||
